三氯化鋁分為無水三氯化鋁和六水三氯化鋁。三氯化鋁為白色粉末或顆粒結晶。工業品因含有鐵等雜質，而呈淡黃、黃綠、紅棕等顏色。

三氯化鋁易與空氣中的水份反應生成氯化氫及氫氧化鋁使產品質量降低，與此同時生成的氯化氫又能使包裝鐵桶嚴重腐蝕乃至穿孔，造成產品損失及環境污染。

我們在研究三氯化鋁貯存穩定性時，選擇了貯存穩定劑SW．經實驗室小試貯存及工廠應用試驗效果證實，三氯化鋁加貯存穩定劑SW能有效地解決三氯化鋁在儲運中包裝鐵桶的腐蝕穿孔問題。使用該穩定劑，操作簡便，投資少，見效快，具有明顯的社會經濟效益。

一、試驗方法

1．常溫貯存試驗

在小鐵桶里，內襯兩層聚氯乙烯塑料袋，放入定量的三氯化鋁，再放入裝有定量貯存穩定劑的維棉布袋，兩層塑料袋分別扎緊袋口，其上再放入裝有定量貯存穩定劑的維棉布袋，蓋緊小鐵桶蓋，用膠布封口及蠟封，放入試驗室通風櫥里貯存。

裝樣時要留有空白樣，貯存一定時間按部標HGI-323-66檢測三氯化鋁含量。

在貯存試驗前，先檢測三氯化鋁含量作為起始含量。以便與貯存不同時間后的含量進行比較，觀察其含量下降情況。

2．工業大包裝貯存試驗

按照廠規包裝方法，先將不漏氣的雙層聚氯乙烯塑料袋襯在大包裝鐵桶里．然后放入定量的三氯化鋁，其上放入裝有定量貯存穩定劑的維棉布袋，分別扎緊塑料袋口，在塑料袋與鐵桶空間再放入裝有定量貯存穩定劑的維棉布袋，蓋上帶有密封膠墊的桶蓋，放在貯存三氯化鋁庫房的一角進行貯存。與此同時，做空白對比樣。

二、試驗結果與討論

1．試驗結果

(1)常溫貯存試驗結果

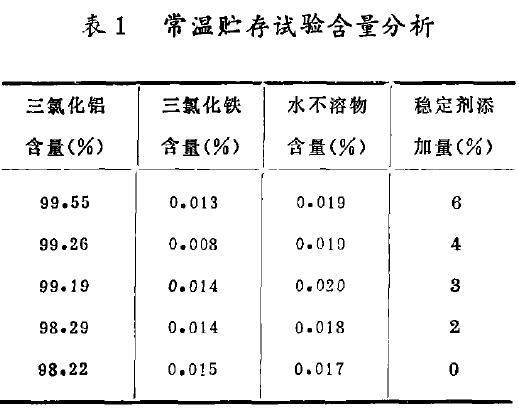

模擬三氯化鋁生產廠包裝條件，在試驗室進行了三氯化鋁常溫貯存試驗，貯存期為六個月，測定結果列入表l。試驗起始樣含三氯化鋁99.55%，三氯化鐵0.012%，水不溶物0.025%。

由表1可見，添加貯存穩定劑3～6%，三氯化鋁含量與六個月前起始含量相近，添加2%及未添加者則三氯化鋁含量下降1.26～1.33%。

為考察常溫貯存試驗結果的重復性，從南方某三氯化鋁生產廠取樣又做了一批常溫貯存試驗，貯存期為七個月的測試結果表明：添加貯存穩定劑4～6%，三氯化鋁含量與七個月前起始含量相比，沒有下降，添加2～3%及未添加者則三氯化鋁含量下降0.58～0.82%。

(2)工業大包裝貯存試驗結果。

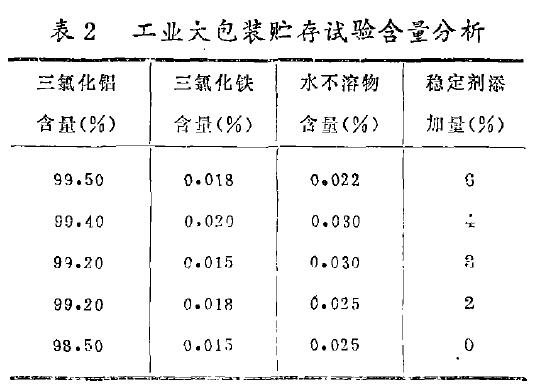

按照工廠包裝條件，在三氯化鋁生產廠做了貯存穩定劑不同含量的貯存試驗。貯存期為三個多月時，所測三氯化鋁含量列入表2。起始樣含三氯化鋁99.55%，三氯化鐵0.012%，水不溶物0.025%。

由表2可見，凡添加貯存穩定劑者，三氯化鋁含量皆高于99%，添加4-6%者，與三個月前起始含量相近；未添加者則下降約1%。

表2試驗結果是在北方某三氯化鋁生產廠做的。做貯存試驗這天正逢下雨。所以，該貯存穩定劑是經受了北方高溫、潮濕氣候的嚴峻考驗。

為考察該貯存穩定劑在更加高溫、潮濕氣候下的穩定效果，又在南方某三氯化鋁生產廠做了一批貯存試驗，貯存三個月的結果表明，添加貯存穩定劑5-6%．三氯化鋁含量與三個月前起始含量相近，添加1-4%則下降0.83～1.56%，未添加者則下降2.14%。

為考察該貯存穩定劑經長期貯存穩定效果，分別在北方和南方的三氯化鋁生產廠做了貯存期為7-8個月的貯存試驗，結果是在北方某廠做的效果較好。凡添加貯存穩定劑的，三氯化鋁含量皆同八個月前的起始含量一樣；未添加的下降0.74%。在南方某廠做的效果較在北方某廠稍差。添加貯存穩定劑6%，三氯化鋁含量還能保持在99%以上。添加貯存穩定劑3-5%，則比七個月前起始含量下降0.59-1.21%，添加2%及未添加者則下降1.48～1.68%。

為考察該貯存穩定劑更長期貯存效果，在北方某三氯化鋁生產廠做了一批貯存一年的試驗，試驗結果是：凡添加貯存穩定劑者，三氯化鋁含量與一年前起始含量幾乎一樣，未添加者卻下降約1%。

(3)包裝鐵桶腐蝕情況

在啟封常溫貯存試驗鐵桶時發現，包裝小鐵桶被腐蝕程度是隨貯存穩定劑添加量的增加而減輕，未添加者被腐蝕最嚴重。

未添加貯存穩定劑的小鐵桶膠布及蠟封，已被腐蝕變成紅棕色；而添加者則保持原色。從打開小鐵桶蓋時發現：未添加者其桶壁已被腐蝕變成紅棕色，桶蓋及桶壁被腐蝕粘在一起，難以打開桶蓋。

在啟封大包裝貯存試驗包裝鐵桶時發現，桶蓋及桶壁內表面被腐蝕程度也是隨著貯存穩定劑添加量的增加而降低。當貯存穩定劑添加量3-6%時，包裝桶蓋及桶壁內表面幾乎沒被腐蝕，而沒添加者被腐蝕最重。添加貯存穩定劑的鐵桶內壁及桶蓋還保持原來本色；未添加者則桶壁內表面及桶蓋被腐蝕成黑色，而且有多處穿孔。

討論

(1)穩定劑的作用

三氯化鋁添加的貯存穩定劑SW起兩個怍用；一個是能與空氣中水分反應，減少或消除三氯化鋁水解介質；另一個是能與三氯化鋁水解產物氯化氫反應，因而消除氯化氫，從而保證三氯化鋁含量基本不降及包裝鐵桶不被腐蝕穿孔。

(2)生產貯存試驗結果差異的原因

北方某廠生產的三氯化鋁貯存試驗結果要優于南方某廠生產貯存試驗結果，因為后者氣溫及濕度都比前者高。同時，南方某廠用的包裝鐵桶沒加密封圈。又是單層塑料袋包裝，故包裝密封較差，所以南方某廠的產品貯存試驗結果要差于北方某廠的生產貯存試驗結果。

(3)社會經濟效益分析

三氯化鋁添加貯存穩定劑，可保證包裝鐵桶不被腐蝕穿孔，因而能使包裝鐵桶得到多次回收利用；不添加者多數一次報廢。

現在，容量為50公斤包裝鐵桶．每個售價12元，以年產180OO噸三氯化鋁計，在三氯化鋁出廠之前。每年約有三分之一包裝鐵桶由于被氯化氫腐蝕穿孔而更換新桶。這樣，每年多花包裝桶費144千元。同時，由于三氯化鋁添加貯存穩定劑：面包裝鐵桶得到多次回收利用，僅以回收一次計，每年可節省包裝桶費10萬元。去掉增加貯存穩定劑的費用，每年將創造社會經濟效益300多萬元。

三、結語

三氯化鋁添加貯存穩定劑，經貯存一年證實。可有效地提高其貯存穩定性。從而保證三氯化鋁含量基本不降及包裝鐵桶不被腐蝕穿孔。

三氯化鋁貯存穩定劑價廉易得，添加技術簡易可行，效果良好。

三氯化鋁添加貯存穩定劑，解決了國內三氯化鋁生產廠多年來未解決的包裝鐵桶被腐蝕穿孔問題，能保證安全貯運，確保產品質量，延長貯運時間，消除環境污染，改善操作條件。
